Panasonic / SMART

Das Panasonic SMART besteht aus aus einem 50″ Panasonic Plasmabildschirm mit SMART Overlay für Flat-Panel Displays, einem Avecta Hi Trolley und einem micro\ce MiniCube PC.

Das SMART Board arbeitet kamerabasiert. Optische Sensoren erfassen die Position von Fingern, Stiften und sonstigen Gegenständen wie z.B. dem Radierer. Das System ist nicht multitouch-fähig. Geliefert wird es mit 4 Stiften in unterschiedlichen Farben und einem Radierer.

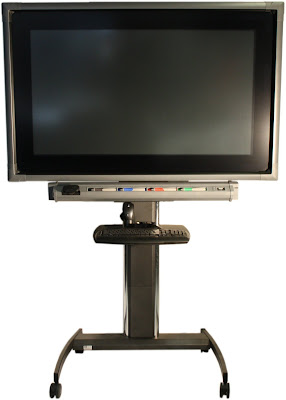

Das Gesamtsystem Panasonic SMART von vorne

Bildschirm

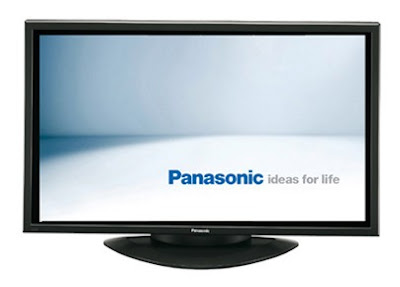

Produktbild vom 50" Panasonic Plasmabildschirm

Als Bildschirm dient der Panasonic 50″ Plasma TH50PF10EK. Dieser bietet bei vollen 1920 x 1080 Pixel Full HD im 16:9 Format bis zu 68,7 Milliarden Farben. Zudem verfügt er über ein Kontrastverhältnis von 10.000:1 und einer Helligkeit von 1000 cd/m². Im Betrieb hat der Bildschirm einen Stromverbrauch von 595 Watt und er wiegt 42 kg. Seine Abmessungen (B x H x T) betragen 1.210 x 724 x 95 mm

Hersteller: Panasonic Deutschland
Winsbergring 15
22525 Hamburg
Tel.: +49 (0) 180 -- 52 51 365

Ständer

Der Ständer AVECTA HI TROLLEY für den Bildschirm mit SMART Board von der Firma Unicol verfügt über ein Kabelmanagement und ist mit bis zu 75kg belastbar. Er steht stabil auf 4 Rollen und ist höhenverstellbar. Zusätzlich bietet er eine Ablagefläche für Maus und Tastatur.

Hersteller: UNICOL Deutschland GmbH
Willi-Grasser-Strasse 15
D-91056 Erlangen
Tel.: +49 (0) 9131 9405 800
sales@unicol.de

Overlay

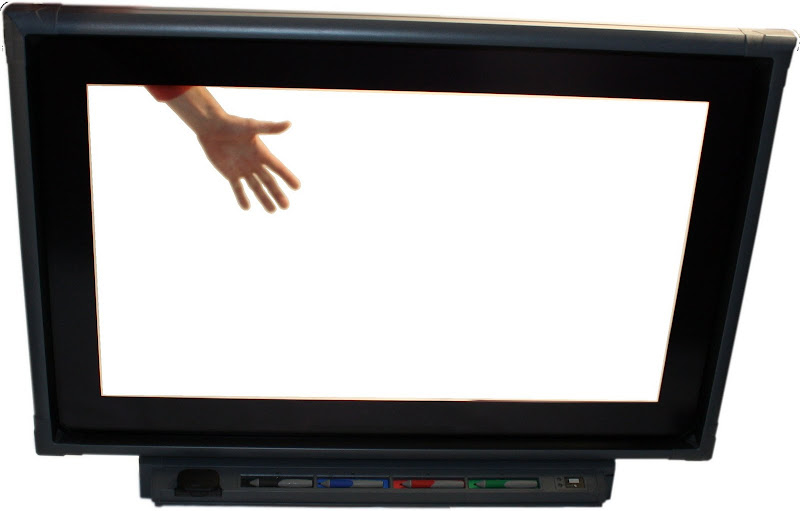

Das SMART Board einzeln ohne Bildschirm und Ständer

Das Overlay, SMART Board genannt, stammt von der Firma SMART Technologies und arbeitet mit Hilfe von optischen Sensoren. Es wiegt 27.2 kg und wird mit 4 Stifen in den Farben Schwarz, Rot, Grün und Blau sowie einem Radierer geliefert. Ob und welches Tool der Nutzer grad verwendet erkennt das System daran, welche Stifthalterung leer ist. Ist die rote Stifehalterung leer, so wird, ist die SMART Board Software installiert, eine rote Linie gezeichnet.

Hersteller: SMART Technologies (Germany) GmbH

In der Raste 12
D-53129 Bonn
Deutschland
Tel. : +49 (0) 228 35009-0
info@germany.smarttech.com

Rechner

Die Rechenleistung liefert ein MiniCube PC der Firma micro\ce. In diesem arbeitet ein Intel®Core™2 Duo Penryn T9500 2,6 GHz mit 4GB Hauptspeicher und 320 GB Festplatte. Zudem verfügt er über einen DVD +/- RW Dual Layer Brenner, GigaBit Lan, WLan, 4 USB 2.0 Schnitstellen sowie über einen HDMI- und zwei VGA-Ausgängen.

Hersteller: micro\ce Computer und Software Vertrieb GmbH

Gmunder Str. 35 / III
DE 81379 München
Telefon: +49 (0) 89 / 74 88 69 -- 0
Fax: +49 (0) 89 / 74 88 69 -- 69
info@microce.de

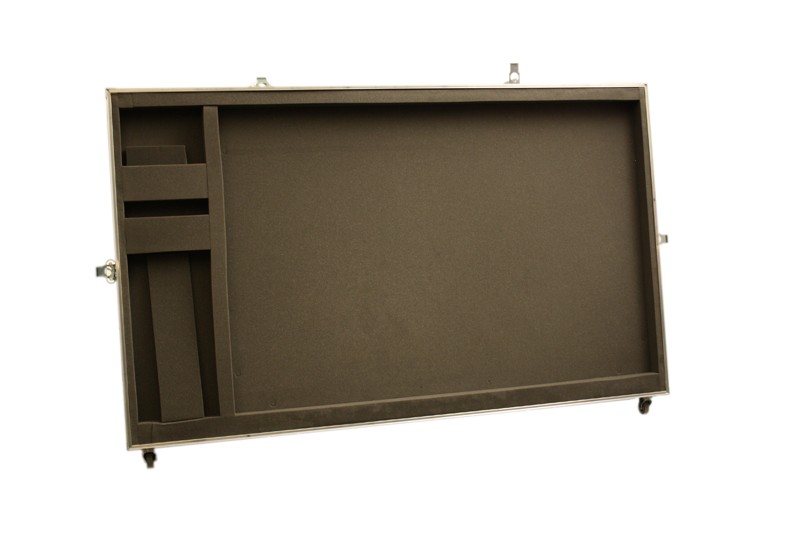

Transportverpackung

Für den Transport wurde speziell eine Transportkiste angefertigt. Diese ist auf 2 Seiten zu öffnen. Je eine für das SMART Board und eine für den Plasmabildschirm. Zusätzlich kann auch der MiniCube PC mit verstaut werden. Das SMART Board, der Bildschirm und die Transportkiste zusammen wiegen 52.6 kg bei den Maßen (B x H x T) 147.3 cm x 126.4 cm x 35.6 cm.

Preise

You need to be member of the blog to view this content.

Bisherige Einsätze

You need to be member of the blog to view this content.

Dokumente

Galerie

Panasonic SMART

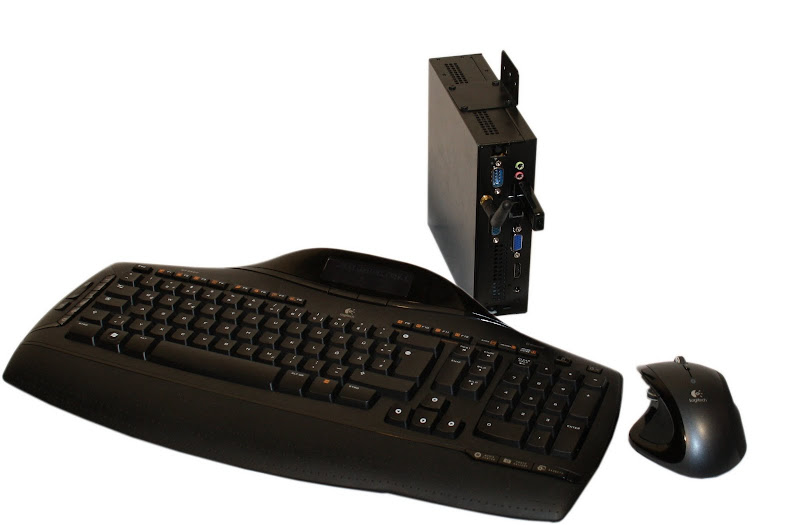

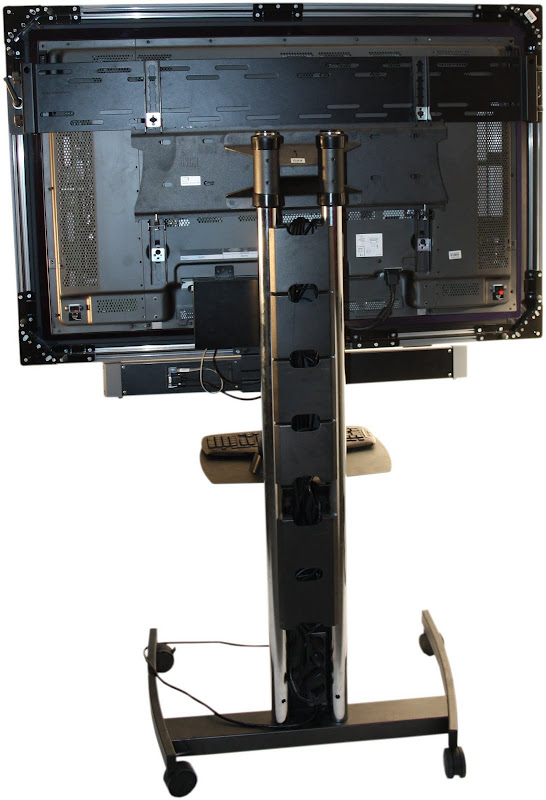

MiniCube PC mit Funktastatur und -maus	Das Gesamtsystem Panasonic SMART von vorne	Das Gesamtsystem Panasonic SMART von hintenzu erkennen: der MiniCube PC
Das SMART Board einzeln ohne Bildschirm und Ständer	Der Panasonic Bildschirm am Ständer ohne das SMART Board	Skizze der Draufsicht auf das SMART Board
Skizze der Rückansicht vom SMART Board	Skizze der Frontansicht vom SMART Board	Produktbild vom 50" Panasonic Plasmabildschirm
Skizze der Seitenansicht auf das SMART Board	Die Transportkiste für den Panasonic SMART
